Монтаж металочерепиці Rokua



Інструкція з використання та монтажу металочерепиці:

I. Як поводитися зі сталевими черепичними листами?


При навантаженні, монтажі й транспортуванні металочерепиці:

1. ОБЕРЕЖНО! При роботі з черепичними листами використовуйте робочий одяг та захисні рукавички - краі гострі!

2. Захищайте зовнішню поверхню від подряпин. У випадку пошкодження, пофарбуйте виріб.

3. Старайтесь уникати згинів, зігнута поверхня листа не відновлюється.



УВАГА! ЗАБОРОНЄТЬСЯ:

1. Різати листи за допомогою абразивних пристосувань. Листи ріжуться спеціально призначеними інструментами для різання (див. фото 1, 2), після чого, відрізаний край обробляється фарбою.

2. Транспортувати і зберігати листи без упаковки виробника, а також робити монтаж з матеріалами інших виробників, так як вони можуть виділяти речовини, що негативно впливають на поверхню сталевого листа.

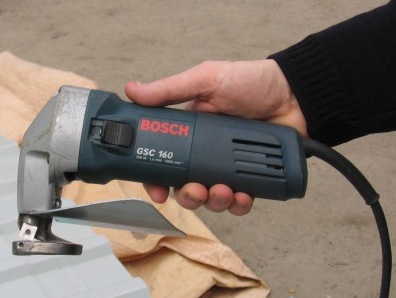

(фото 1) BOSH GSC 160

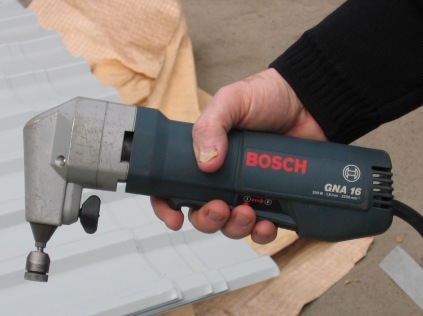

(фото 2) BOSH GNA 16



ВАЖЛИВО!

1. Зберігати листи в упаковці виробника не більше 7 днів . При терміні зберігання більше 30 днів , необхідно складати їх під навісом, переклавши кожен лист рейками.

2. Якщо листи покриті захисною плівкою, не порушуйте заводську упаковку і не відкривайте захисну плівку, оберігаючи їх від дії прямих сонячних променів. Термін зберігання в плівці не більше 14 днів. Перед установкою листів зніміть захисну плівку.

3. В процесі монтажу і установки металочерепиці, щоб не деформувалися листи, пересувайтесь тільки в місцях, де є покрівельна опора або використовуйте сходи і містки.

4. При експлуатації покрівельного покритті, очищайте покрівлю від листя, бруду не рідше 2-х разів на рік. Не використовуйте сильнодіючі хімічні засоби. При чищенні снігу, оберігайте поверхню від подряпин.



II. Як встановлювати металочерепицю «Rokua»?

Необхідні вимоги:

1. Покрівельна конструкція повинна мати рівну площину поверхні та прямі кути: впадини та опуклості можуть створити проблеми при монтажі.

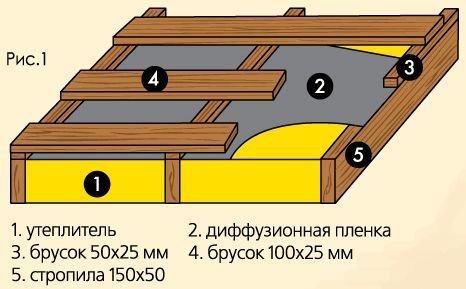

2. Для облаштування обрешітки рекомендуємо використовувати дерев'яний брусок 100х25 мм (№ 4 рис.1).

3. Для розрахунку відстані між брусками користуйтеся технічними даними черепиці.

4. Пропоновані сталеві листи рекомендується встановлювати на покрівлі, кут нахилу яких не менше 15%. Якщо покрівля з меншим нахилом, але не менше 10%, покриття може пропускати вологу. У цьому випадку, на місця перекриття листів наноситься клеєвий герметик.

5. Підготовка поверхні покрівлі: при влаштуванні утепленої покрівлі дотримуйтесь рекомендацій фахівців з утеплювачем. Для захисту покрівлі від попадання вологи використовуйте дифузні плівки (№ 2 рис.1).

6. Дифузну плівку кріпіть до кроквяної системи дерев'яними брусками 50х25 мм (№ 3 рис.1).


Установка металочерепиці:

1. Закріпіть тримач (кронштейн) в правильній позиції на звісі даху над карнизною планкою (рис. 2). Слідкуйте за тим, щоб власники розташовувалися по прямій лінії з кроком 250 мм (рис. 2) і на одному рівні по висоті. Для цього потрібно натягнути шнур від першого тримача(кронштейна)  до останнього і з кроком 250 мм встановити інші кронштейни по карнизній планці.

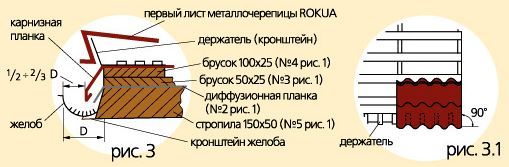

2.  При укладанні першого ряду листів, нижню частину листа за утримувач (рис. 3). Якщо лінія карниза горизонтальна, то листи металочерепиці без підгонки розташуються паралельно даху (рис.3.1).



3. Якщо в пристрої покрівлі передбачена водостічна система, перед монтажем утримувачів, необхідно встановити комплектуючі елементи: гак кріплення ринви, карнизну планку, кронштейн зміцнення жолоба.

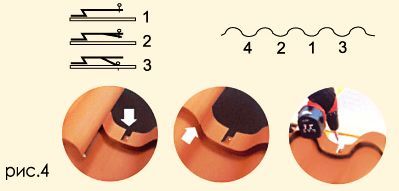

4. Для кріплення листів у верхній частині, використовуйте оцинковані шурупи. Листи кріпите в спеціальних намічених місцях від середини до країв, як показано на рис. 4.

5. Наступний ряд листів металочерепиці за нижньою частиною замку «Z-lock» за листи першого ряду і закріпіть верхню частину в спеціально позначених місцях.

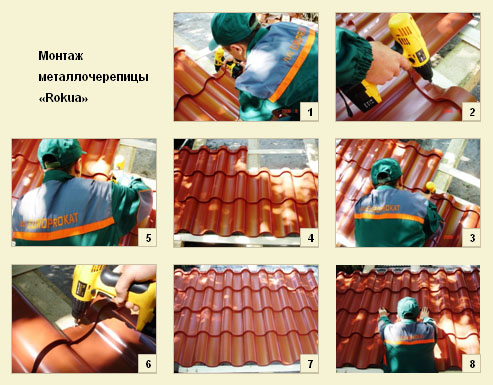

III. ПОВНА ФОТО-ІНСТРУКЦІЯ:

Дана схема монтажа ілюструє як відбувається монтаж металочерепиці на практиці.
