Профільовані настили (профнастил, листи профнастилу, профільний лист) можуть використовуватися як для облицювання стін, так і в якості покрівельного матеріалу. Конструкції легкі, практичні і прості в експлуатації, як і сам монтаж профнастилу. Виробництво профільного листа ведеться з урахуванням кліматичних умов, норм експлуатації, а також високих вимог до зовнішнього вигляду. Гофрована поверхня профнастилу чудово усуває шум дощу і вітру.

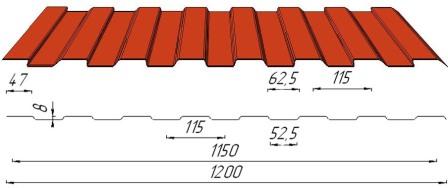

ПРОФЛИСТ С8 (СТІНОВИЙ)

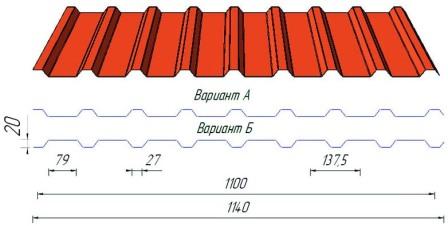

ПРОФЛИСТ П20



Маса профільованого настилу П20



 Номінальна товщина, t мм

 Маса погонного метру, кг

 Маса покриття (стіни), кг/м2

 0,45

 4,50

 4,14

 0,50

 5,00

 4,59

 0,60

 6,00

 5,51

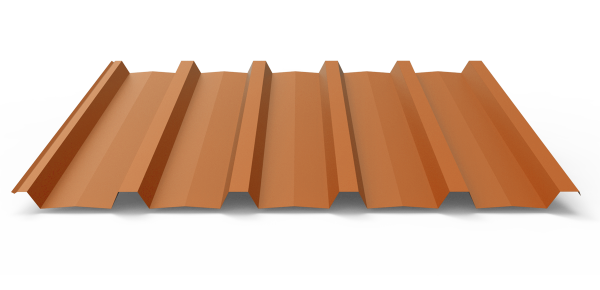

ПРОФЛИСТ Н35

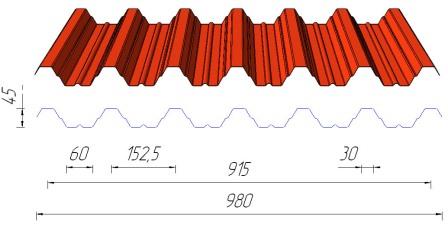

ПРОФЛИСТ Н45j (ПОКРІВЕЛЬНИЙ)


Розрахункові параметри профнастилу Н45j

 t

g

 fy

Вузькою стороною вгору

 Широкою стороной вгору

Несуча здатність зосередженого навантаження

мм

кг/м2

Н/мм2

 lef

см4/м

 Mmax

kHm/m

lef

см4/м

Mmax

kHm/m

 FRd50

kHm/m

 FRd70

kHm/m

FRd100

kHm/m

 0,5

 5,59

 320

 13,6

 1,69

 13,0

 1,78

 12,4

 14,3

 16,7

 0,6

 6,71

 320

 17,1

 2,21

 17,1

 2,22

 19,6

 22,7

 26,5

 0,7

 7,83

 360

 20,9

 3,14

 20,5

 2,98

 29,0

 33,7

 39,3

 0,8

 8,63

 360

 23,3

 3,91

 22,7

 3,69

 38,1

 44,3

 51,6

 0,9

 9,71

 360

 25,6

 4,85

 24,7

 4,59

 50,3

 57,9

 67,8

 1,0

 10,79

 360

 29,0

 5,54

 27,7

 5,11

 60,7

 69,3

 81,3


Подивитись інформацію про розрахункові навантаження можна тут >>




ХВИЛЬОВИЙ ПВ48


Маса профільованого настила ПВ48


 Номінальна товщина, t мм

 Маса погонного метру, кг

 Маса покриття (стіни), кг/м2

 0,50

 5,00

 5,00

 0,60

 6,00

 6,00

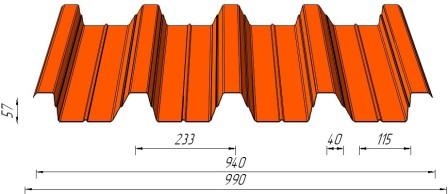

ПРОФЛИСТ Н57j (ПОКРІВЕЛЬНИЙ)


Маса профільваного настилу Н57j


 Номінальна товщина, t мм

 Маса погонного метру, кг

 Маса покриття (стіни), кг/м2

 0,50

 5,00

 5,40

 0,60

 6,00

 6,48

 0,70

 7,00

 7,56

 0,80

 8,00

 8,64

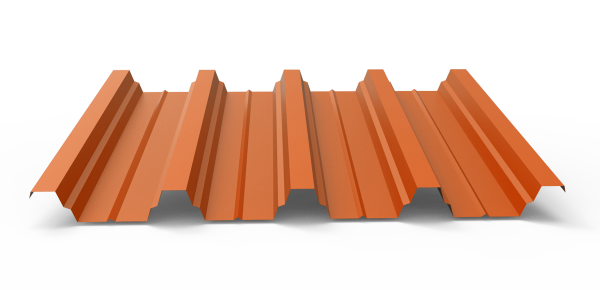

ПРОФЛИСТ Н75 (КРОВЕЛЬНЫЙ)

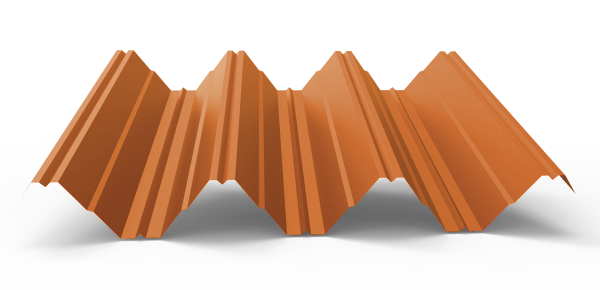

         ПРОФЛИСТ Н 100
